| Производитель | UNI-T |
| Диапазон измерений | от 70 до 1000 В переменного тока (трёхфазный), от 45 Гц до 66 Гц (синусоидальный сигнал, непрерывный) |
| Индикация на дисплее | Прямая последовательность фаз: лампы R-S-T загораются, синхронизированная лампа R светится зелёным, зуммер подаёт прерывистый и медленный сигнал. |
| Диаметр зажимаемых проводов | Внешний диаметр: от Ø2 мм до Ø40 мм (провод с изоляцией) |
| Функция | пределение фазы (прямая/обратная), проверка питания, определение отсутствия фазы, поиск и локализация обрыва цепи, проверка |
Описание

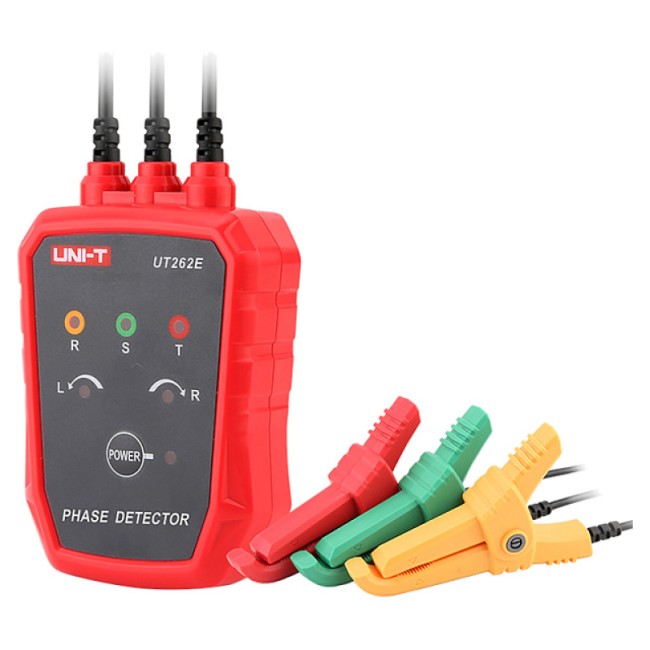

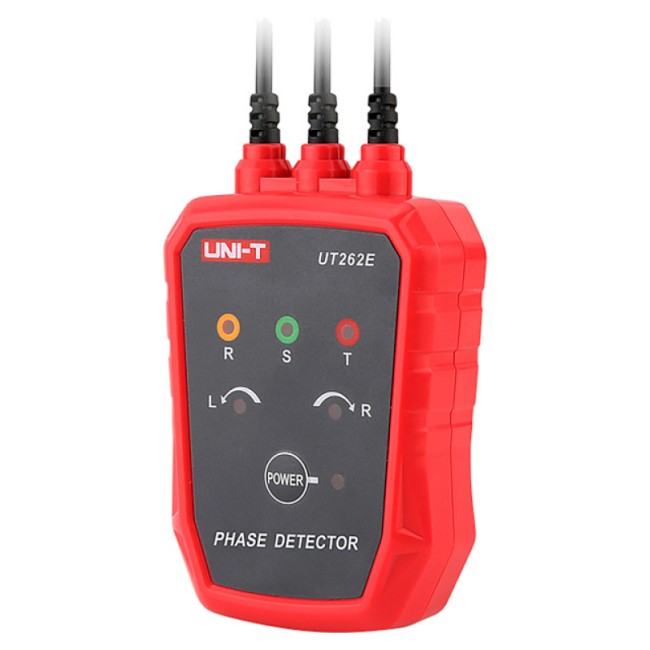

Индикатор чередования фаз UNI-T UT262E — это современное устройство для бесконтактного определения последовательности фаз в трехфазных сетях. Оно работает через изоляцию, что делает его безопасным для оператора и позволяет проводить измерения без отключения питания.
Основные функции:
- Бесконтактное измерение фаз без прикосновения к токоведущим частям.
- Индикация прямой и обратной последовательности фаз R-S-T.
- Обнаружение отсутствия фазы и обрывов, а также проверка наличия напряжения.
- Звуковая и световая сигнализация для точного оповещения.
- Класс безопасности CAT III 1000 В / CAT IV 600 В и защита IP52.
Безопасность при работе с высоким напряжением
Индикатор использует три зажима, которые крепятся на изоляции проводов. Он автоматически определяет чередование фаз и сигнализирует: при прямой последовательности загораются лампы R-S-T, а при обратной дополнительно включается красный индикатор и звучит прерывистый сигнал. Это позволяет быстро и безопасно проверить правильность подключения оборудования, особенно в электродвигателях и распределительных щитах.
Комплексная диагностика электросети
UNI-T UT262E не только определяет последовательность фаз, но и проверяет наличие напряжения, отсутствие фазы и локализацию обрывов. Синяя индикация питания подтверждает работоспособность прибора. Если лампы R-S-T не горят, это может означать отсутствие напряжения или обрыв цепи.
Надежность и удобство в полевых условиях

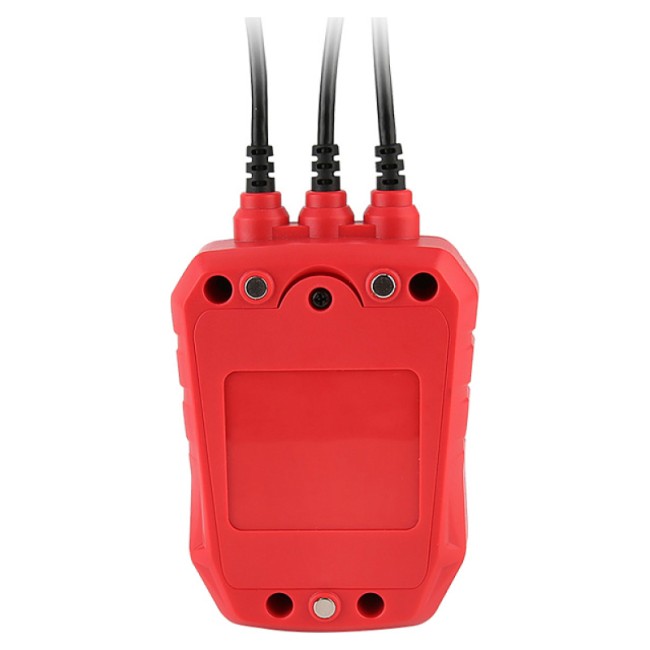

Прибор работает от встроенной батареи и оснащен магнитом для крепления на металлических поверхностях. Защита IP52 и соответствие стандартам EN61010-1 делают его надежным инструментом для строительных площадок и промышленных объектов.
| Функция | пределение фазы (прямая/обратная), проверка питания, определение отсутствия фазы, поиск и локализация обрыва цепи, проверка |
|---|---|
| Батарея | 2 батарейки по 1,5 В типа AA (R6P) |
| Диапазон измерений | от 70 до 1000 В переменного тока (трёхфазный), от 45 Гц до 66 Гц (синусоидальный сигнал, непрерывный) |
| Диаметр зажимаемых проводов | Внешний диаметр: от Ø2 мм до Ø40 мм (провод с изоляцией) |
| Индикация на дисплее | Прямая последовательность фаз: лампы R-S-T загораются, синхронизированная лампа R светится зелёным, зуммер подаёт прерывистый и медленный сигнал. |
| Обратная последовательность фаз: лампы R-S-T загораются, синхронизированная лампа L светится красным, зуммер подаёт прерывистый и быстрый сигнал. | |
| Индикация наличия напряжения: лампы R-S-T загораются. | |
| Режим по умолчанию: лампы R-S-T не горят. | |
| Открытая цепь: лампы R-S-T не горят. | |
| Индикация включения питания | Индикатор питания светится синим |
| Автоматическое отключение питания | Прибор автоматически выключится, если не будет использоваться в течение 5 минут после включения. |
| Длина проводов | 0.6 м |
| Температура и влажность при работе | от 0°C до 50°C; влажность ниже 85% (без конденсата) |
| Температура и влажность при хранении | от -20°C до 60°C; влажность ниже 90% (без конденсата) |
| Максимальное измеряемое напряжение | AC 1000 В |
| Диэлектрическая прочность | 5.4 кВ (Vrms) |
| Стандарты безопасности | CE, UKCA, IP52, EN61010-1:2010 + A1:2019, EN61010-2-030:2021 + A11:2021, Класс загрязнения: 2, CAT III 1000 В, CAT IV 600 В, перенапряжение до 8000 В, предназначен для использования внутри помещений. |
| Габариты | 88 × 66 × 30 мм |
| Вес | 238 г (включая батареи) |
